NUTM超声波多通道探伤主机

主要技术参数

检测范围：  (0~1200)mm

重复频率：  (50~5000)Hz

喜乐在线工作频率：  (0.2~20)MHz

喜乐在线声速范围：  (1000~15000)m/s

采样深度：  500点/通道

喜乐在线动态范围：  ≥32dB

垂直线性误差：  ≤2.5%

喜乐在线水平线性误差：  ≤0.1%

分 辨 力：  >32dB(5P14)

灵敏度余量：  >60dB(深200mmФ2平底孔)

电噪声电平：  ≤20%

喜乐在线探头类型：  直探头、斜探头、双晶探头、穿透探头

喜乐在线闸    门：  进波门、失波门、跟踪门；

（注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。）

“A+B扫描”界面

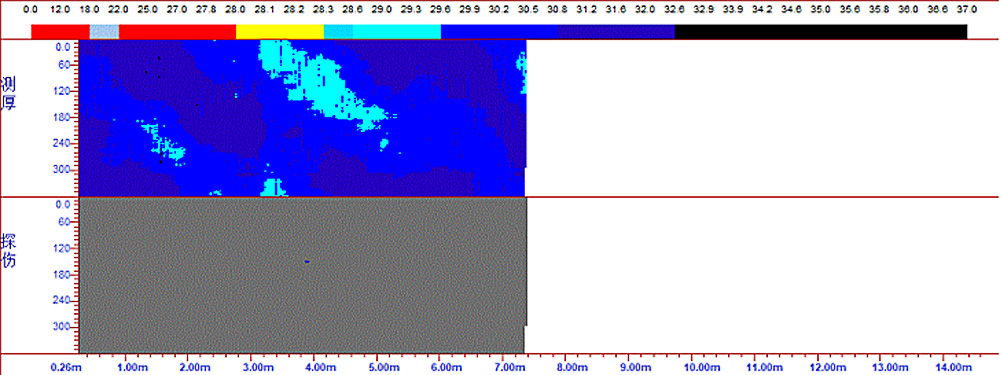

“C扫描”界面
