飞泰钢板超声波自动探伤设备参数介绍

钢板超声波自动探伤设备主要针对钢板的板体和边缘进行超声波自动无损探伤，设备以超声波的反射和衰减机理检测钢板内部非连续性缺陷（如分层、非金属杂质、孔洞、剥落、海绵体区域等缺陷）。

钢板超声波自动探伤设备主要技术性能

超声波检测设备通过36个探伤模块，两条超声探头单元共34个探伤模块用于检测板体，两个独立的单元共2个探伤模块用于检测纵向边缘，每个探伤模块包含4独立通道，共144个通道。每个通道晶片覆盖尺寸为15mm，每个探伤模块可覆盖60mm的区域，这样板体可覆盖2160mm;

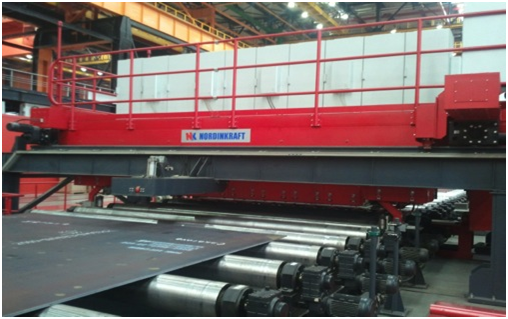

钢板超声波自动探伤设备

喜乐在线板体超声探头被安装在辊道上方与钢板运动方向垂直分两排呈品字形一字排开，36个模块模块覆盖2160mm，这样每分钟能达到检测60米;超声波检测设备用于揭示钢材的非规则性诸如叶理、非金属聚合物、脆性区域以及均质性的紊乱;

钢板超声波自动探伤设备参数介绍

喜乐在线钢板种类：碳素钢、低合金钢、合金结构钢、工程机械用钢、压力容器钢。

喜乐在线探伤钢板状态：未切周边。

喜乐在线钢板宽度：900～2150 mm

钢板厚度：4 ～25.4 mm

钢板长度：连续板带

喜乐在线钢板平直度：≤50mm。

钢板浪高：≤60mm/m。

喜乐在线镰 刀 弯：  30mm

钢板传输过程中横向偏移：＜±50mm（超过该范围系统将停止检测，并报警、重检）

钢板温度：常温≤80℃

可检测区域：100%检测板体表面;

探伤面积的选择：自动或人工，在人工模式下操作;

仪器探头移动的线速度最高可达到48m/min。

仪器的稳定性：8小时内灵敏度波动偏差≤2分贝；

系统的稳定性：8小时内灵敏度波动偏差≤2分贝。

喜乐在线在满足国标的同时也满足EN12668-1欧洲标准；并可协助买方完成生产线取证工作。投标书须说明提供欧标鉴定的次数或者年限（一年一次的鉴定）。

钢板全自动超声波探伤设备特点

⑴实现对钢板高度智能、高灵敏度和可靠性无损探伤检测；

⑵采用水膜法超声波探头；

喜乐在线⑶保养方便，探头不需要特别维护。在检测过程中探头不会改变物理特性；

喜乐在线⑷被检平板规格改变时不需要停机调整设备；

⑸结果具有极高重现性，探伤结果非常稳定；

⑹采用先进的电子技术和信号处理技术，抗噪声能力强；

⑺操作过程实现全自动，减少人工操作和人为产生的误差；

⑻生产能力很高，检测线速度可以达到1m/s；
